1280*1024 มอนิเตอร์จอสัมผัสกรอบเปิด

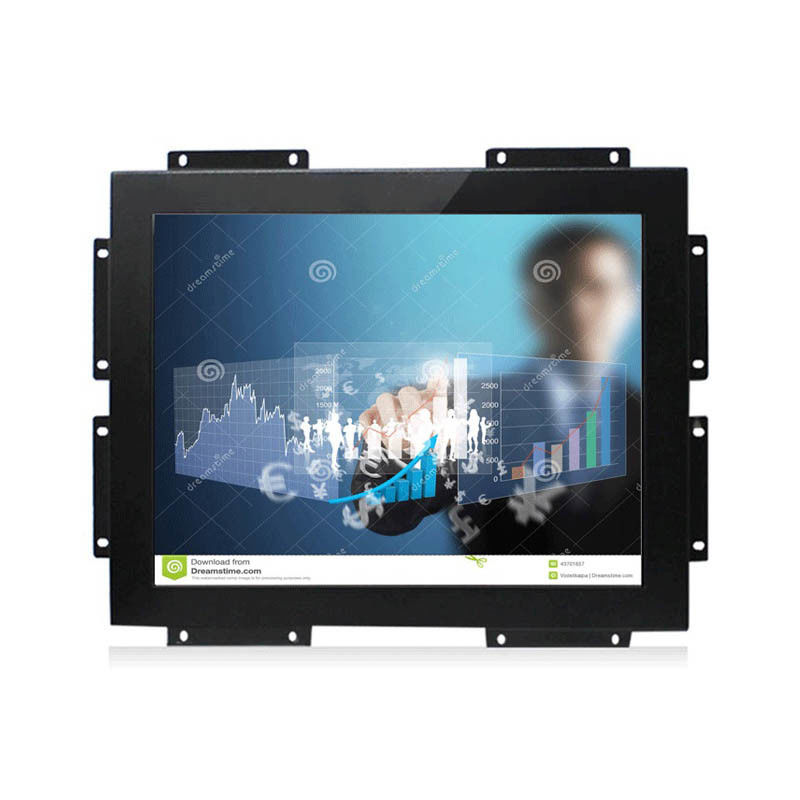

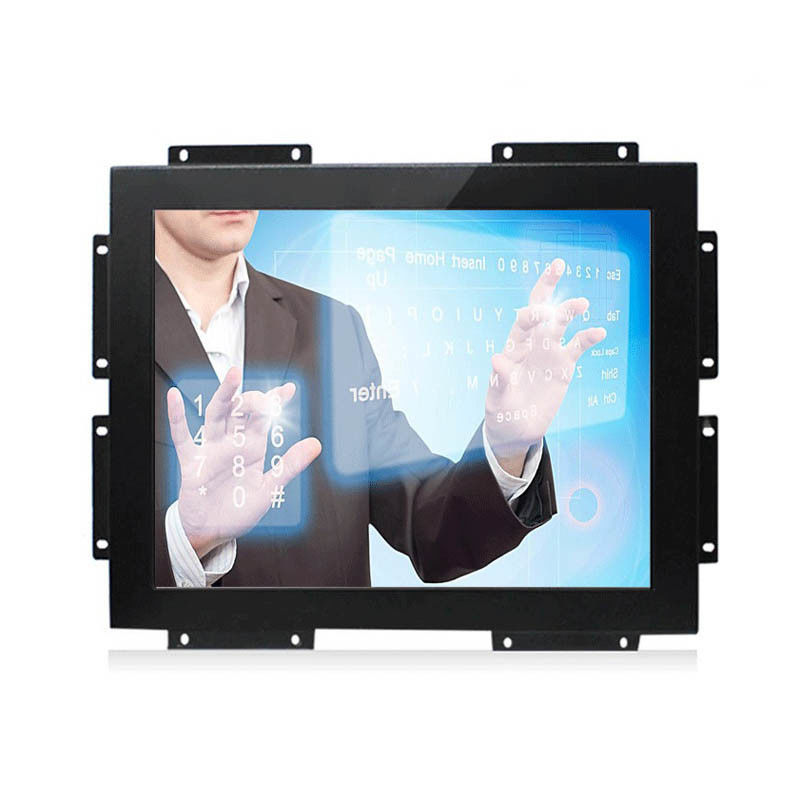

เมื่อหน้าจอสัมผัสจำเป็นต้องเป็นส่วนหนึ่งของตู้คีออสก์ แผงอุปกรณ์ หรือเทอร์มินัลแบบติดผนัง จอแสดงผลจะต้องทำงานร่วมกับระบบโดยรวม แทนที่จะแค่วางอยู่ข้างๆ จอ HOP170-8 เป็น จอภาพหน้าจอสัมผัสแบบเปิดเฟรมขนาด 17 นิ้ว ที่ออกแบบมาสำหรับการรวมระบบประเภทนี้ โดยผสมผสานจอ TFT-LCD ความละเอียด 1280 × 1024 เข้ากับโครงสร้างโลหะอุตสาหกรรมแบบเปิดเฟรมและตัวเลือกการติดตั้งที่ยืดหยุ่น

จอแสดงผลรองรับอินพุต VGA และ DVI โดยมี HDMI และ RS232 เป็นตัวเลือก การกำหนดค่าหน้าจอสัมผัสระบุว่าเป็นแบบตัวต้านทานพร้อมตัวเลือก 4 สาย / 5 สาย ในขณะที่หน้าจอสัมผัสแบบคาปาซิทีฟก็มีระบุไว้เป็นการกำหนดค่าเพิ่มเติม ด้วยความสว่างมาตรฐาน 350 cd/m², ความสว่างเสริม 1000 cd/m², อายุการใช้งานหน้าจอสัมผัสที่ระบุไว้ 50 ล้านครั้ง และการติดตั้ง VESA 75/100, HOP170-8 มอบแพลตฟอร์มที่ใช้งานได้จริงสำหรับผู้ผลิตอุปกรณ์และผู้รวมระบบสำหรับโครงการจอแสดงผลที่ปรับแต่งเอง

• การออกแบบแบบเปิดเฟรมเพื่อการรวมอุปกรณ์ที่ไร้รอยต่อ
• โครงสร้างโลหะอุตสาหกรรมสำหรับการติดตั้งแบบฝังที่ทนทาน
• เทคโนโลยีหน้าจอสัมผัสที่ยืดหยุ่นสำหรับความต้องการโครงการที่แตกต่างกัน
• หน้าจอสัมผัสแบบตัวต้านทานที่เชื่อถือได้สำหรับการโต้ตอบกับผู้ปฏิบัติงานบ่อยครั้ง
• การเชื่อมต่อที่ยืดหยุ่นสำหรับระบบโฮสต์ที่หลากหลาย
• ตัวเลือกความสว่างสูงสำหรับสภาพแวดล้อมการติดตั้งที่ท้าทาย
• ตัวเลือกการติดตั้งหลายแบบสำหรับโครงสร้างอุปกรณ์ที่ปรับแต่งเอง
• การควบคุม OSD สำหรับการปรับการติดตั้งที่สะดวก
• ออกแบบมาสำหรับตู้คีออสก์ ระบบฝัง และเทอร์มินัลติดผนัง

หน้าจอขนาด 17 นิ้วเป็นตัวเลือกที่เหมาะสมสำหรับอุปกรณ์ที่ต้องการพื้นที่การมองเห็นมากกว่าจอภาพแบบฝังขนาดกะทัดรัด โดยไม่ต้องขยับไปใช้จอแสดงผลขนาดใหญ่ขึ้น ความละเอียด 1280 × 1024 ให้รูปแบบการทำงาน 5:4 ที่เหมาะสำหรับเลย์เอาต์อินเทอร์เฟซที่พื้นที่หน้าจอแนวตั้งมีความสำคัญ แผงมีพื้นที่ใช้งาน 339.8 × 272.5 มม., อัตราส่วนคอนทราสต์ 1000:1, สี 16.2 ล้านสี และเวลาตอบสนอง 5 มิลลิวินาที ด้วยความสว่างมาตรฐาน 350 cd/m², จอแสดงผลจึงเป็นแพลตฟอร์มภาพที่ชัดเจนสำหรับอินเทอร์เฟซแบบฝัง ในขณะที่ตัวเลือก 1000 cd/m² ให้ทีมโครงการมีทางเลือกอื่นเมื่อต้องการความสว่างสูงขึ้น

การออกแบบแบบเปิดเฟรมช่วยให้จอภาพสามารถรวมเข้ากับโครงสร้างของลูกค้าเองได้ แทนที่จะต้องพึ่งพากล่องจอภาพเดสก์ท็อปสำเร็จรูป เมื่อรวมกับโครงโลหะอุตสาหกรรม ทำให้จอแสดงผลนี้เหมาะสำหรับการออกแบบอุปกรณ์ที่หน้าจอต้องกลายเป็นส่วนหนึ่งของโครงสร้างทางกายภาพ อินเทอร์เฟซการติดตั้ง VESA 75 มม. และ 100 มม. รองรับการติดตั้งที่เป็นมาตรฐาน ในขณะที่ขายึดแนวนอนและแนวตั้งให้ความยืดหยุ่นเพิ่มเติม สำหรับผู้ผลิตตู้คีออสก์และนักพัฒนาอุปกรณ์ วิธีการนี้ช่วยให้สามารถพิจารณาขนาดจอแสดงผลและวิธีการติดตั้งร่วมกับโครงสร้างได้ตั้งแต่เริ่มต้น ลดความจำเป็นในการออกแบบโครงสร้างโดยรอบใหม่รอบๆ จอภาพเชิงพาณิชย์ที่ตายตัว

HOP170-8 ถูกระบุด้วยหน้าจอสัมผัสแบบตัวต้านทานและการกำหนดค่าหน้าจอสัมผัสแบบ 4 สาย / 5 สาย ข้อมูลต้นทางยังระบุหน้าจอสัมผัสแบบคาปาซิทีฟเป็นตัวเลือกหน้าจอสัมผัสเพิ่มเติม ดังนั้นการกำหนดค่าสุดท้ายควรได้รับการยืนยันตามความต้องการของโครงการ แผงหน้าจอสัมผัสให้การส่งผ่านแสง 92%, เวลาตอบสนองที่ระบุไว้ 2 มิลลิวินาที และอายุการใช้งานหน้าจอสัมผัสสูงสุด 50 ล้านครั้ง USB ถูกระบุเป็นอินเทอร์เฟซระบบสัมผัส โดยมีการใช้พลังงานหน้าจอสัมผัส +5V @ 80mA สิ่งนี้ช่วยให้ผู้รวมระบบมีแพลตฟอร์มอินพุตสัมผัสที่กำหนดไว้ซึ่งสามารถประเมินร่วมกับระบบโฮสต์ อินเทอร์เฟซผู้ใช้ และโครงสร้างทางกลก่อนการผลิต

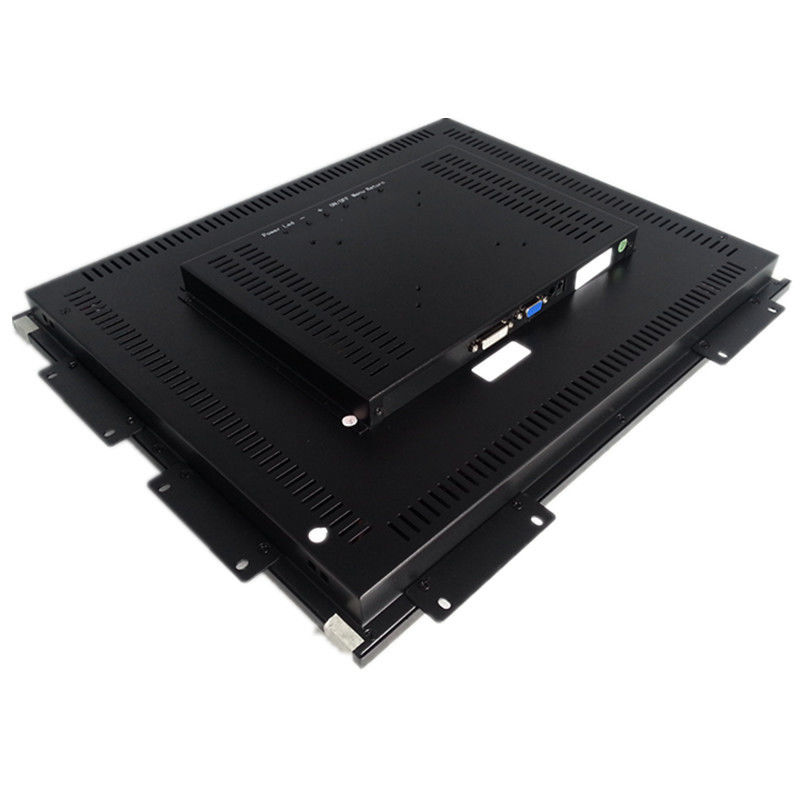

ระบบฝังที่แตกต่างกันอาจใช้อินเทอร์เฟซโฮสต์ที่แตกต่างกัน โดยเฉพาะอย่างยิ่งเมื่อโครงการจำเป็นต้องรวมเข้ากับอุปกรณ์ที่มีอยู่ HOP170-8 รองรับอินพุตวิดีโอ VGA และ DVI ในขณะที่ HDMI มีให้เป็นทางเลือก RS232 ก็มีให้เป็นอินเทอร์เฟซเสริม และ USB ให้การเชื่อมต่อหน้าจอสัมผัส สิ่งนี้ช่วยให้จอแสดงผลยังคงเป็นส่วนประกอบภาพและสัมผัสเฉพาะ ในขณะที่คอมพิวเตอร์อุตสาหกรรม ตัวควบคุม หรืออุปกรณ์โฮสต์อื่นๆ ของลูกค้าจัดการการประมวลผลแอปพลิเคชัน ในระหว่างการออกแบบระบบ อินพุตวิดีโอโฮสต์ที่มีอยู่และวิธีการสื่อสารหน้าจอสัมผัสที่จำเป็นจึงสามารถจับคู่กับการกำหนดค่าจอภาพที่เหมาะสมได้ แทนที่จะบังคับให้ทั้งระบบต้องใช้มาตรฐานอินเทอร์เฟซเดียว

ความสว่างมาตรฐานระบุไว้ที่ 350 cd/m², พร้อมการกำหนดค่าเสริมที่สูงถึง 1000 cd/m² สิ่งนี้ให้ความยืดหยุ่นเพิ่มเติมสำหรับโครงการที่จอแสดงผลอาจต้องการความสว่างมากกว่าที่การกำหนดค่ามาตรฐานสามารถให้ได้ แผงยังมีอัตราส่วนคอนทราสต์ 1000:1, สี 16.2 ล้านสี และมุมมอง 60° / 70° ภายใต้สภาวะคอนทราสต์ที่ระบุ แทนที่จะปฏิบัติต่อความสว่างเป็นข้อกำหนดคงที่ ทีมโครงการสามารถเลือกการกำหนดค่าที่เหมาะสมตามสภาพแวดล้อมการติดตั้งจริง ข้อมูลผลิตภัณฑ์ที่มีอยู่ไม่ได้ระบุระดับ IP หรือข้อกำหนดสภาพแวดล้อมการทำงานที่สมบูรณ์ ดังนั้นข้อกำหนดด้านสิ่งแวดล้อมควรได้รับการยืนยันแยกต่างหากสำหรับการใช้งานขั้นสุดท้าย

HOP170-8 ถูกระบุสำหรับการติดตั้งตู้คีออสก์ ระบบฝัง และแบบติดผนัง ทำให้เป็นตัวเลือกที่ใช้งานได้จริงเมื่อจอแสดงผลจำเป็นต้องรวมเข้ากับโครงสร้างที่ใหญ่ขึ้น ในตู้คีออสก์ จอภาพสามารถกลายเป็นส่วนหนึ่งของอินเทอร์เฟซด้านหน้า ในอุปกรณ์แบบฝัง สามารถติดตั้งได้โดยตรงในโครงสร้างของลูกค้า และในระบบแบบติดผนัง อินเทอร์เฟซ VESA และขายึดที่มีอยู่ให้ตัวเลือกในการจัดตำแหน่งหน้าจอ ไม่มีการระบุแอปพลิเคชันอุตสาหกรรมเฉพาะในข้อมูลผลิตภัณฑ์ ดังนั้นผลิตภัณฑ์ควรได้รับการประเมินตามการออกแบบระบบจริง แทนที่จะกำหนดให้กับอุตสาหกรรมเฉพาะโดยไม่มีหลักฐานโครงการ

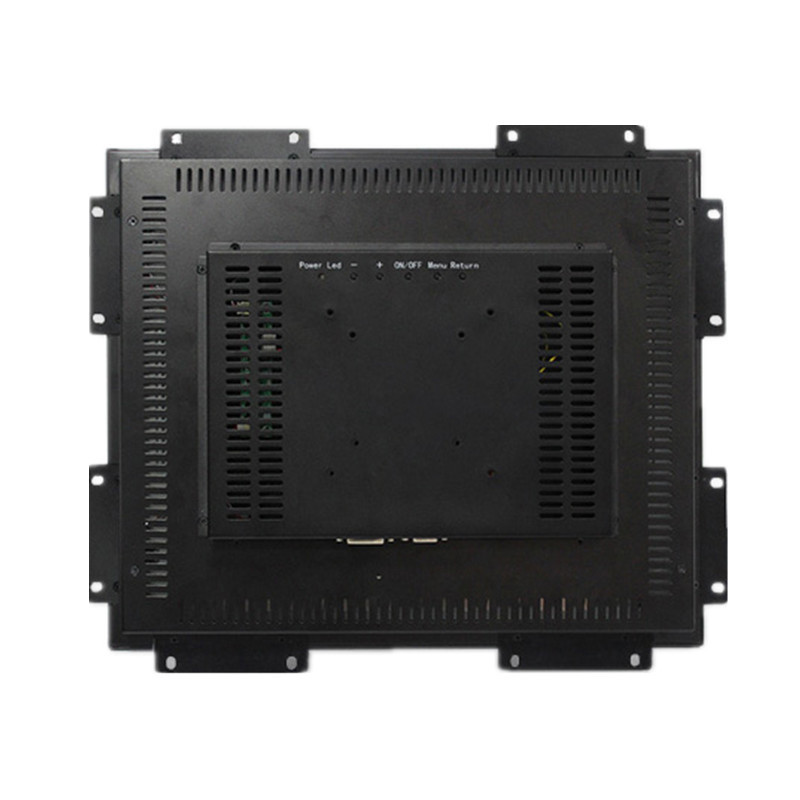

เมื่อติดตั้งจอภาพแบบฝังแล้ว การตั้งค่าจอแสดงผลอาจต้องได้รับการปรับตามสัญญาณโฮสต์ ตำแหน่งการติดตั้ง และสภาวะการมองเห็น HOP170-8 มีการควบคุม OSD สำหรับความสว่างและคอนทราสต์ รวมถึงการปรับอัตโนมัติ, เฟส, นาฬิกา, การวางตำแหน่งแนวนอนและแนวตั้ง, การเลือกภาษา, การตั้งค่าฟังก์ชัน และการรีเซ็ต การควบคุมเหล่านี้ช่วยให้บุคลากรติดตั้งและบริการสามารถปรับแต่งจอแสดงผลได้โดยตรงโดยไม่ต้องแก้ไขซอฟต์แวร์แอปพลิเคชันของลูกค้า สำหรับอุปกรณ์ที่ติดตั้งในหลายตำแหน่ง การปรับแต่งในพื้นที่สามารถทำให้การติดตั้งใช้งานได้จริงมากขึ้นเมื่อสภาพแวดล้อมการติดตั้งสุดท้ายแตกต่างจากการตั้งค่าการพัฒนาหรือการทดสอบดั้งเดิม
