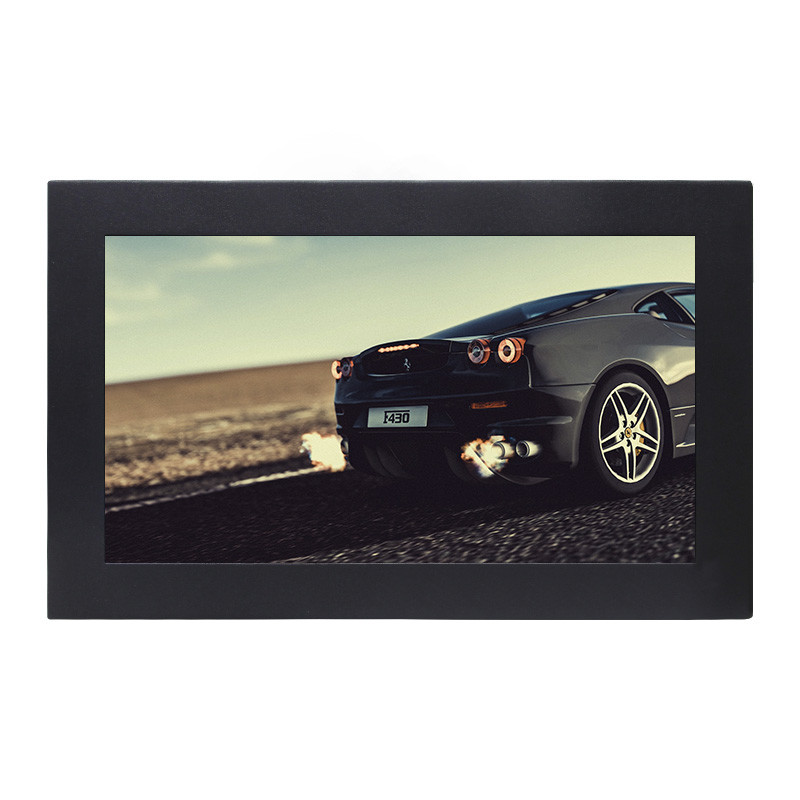

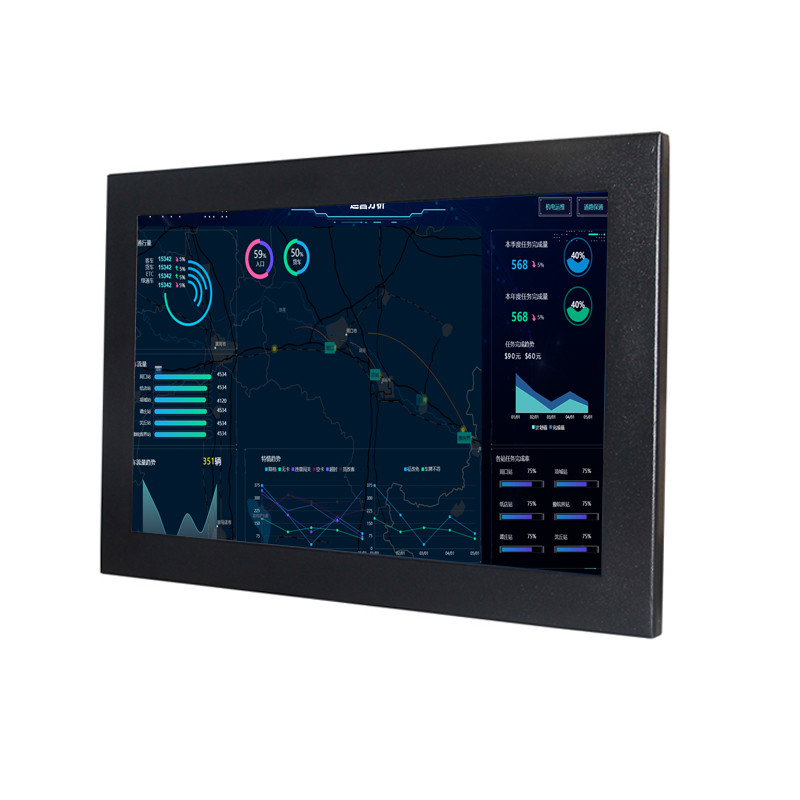

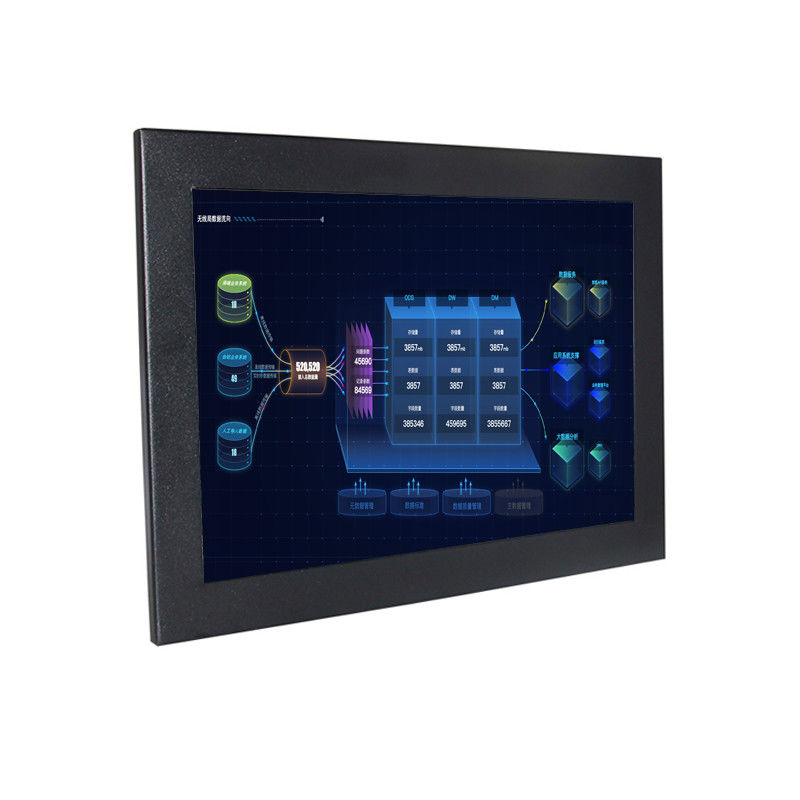

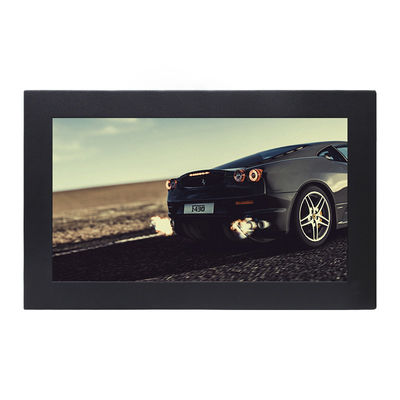

Full HD IPS 15.6inch Open Frame Touch Screen มอนิเตอร์ 350cd/m2 หน้าจอ PCAP

HOP156 ใช้แผง IPS ขนาด 15.6 นิ้ว ที่มีความละเอียด Full HD 1920 * 1080 พื้นที่ใช้งาน 344.2 * 193.5 มม. ให้พื้นผิวการมองเห็นที่ชัดเจนสำหรับอินเทอร์เฟซ หน้าจอควบคุม แผงหน้าปัด และเนื้อหาภาพอื่นๆ ที่ผู้ใช้ต้องการทั้งความสามารถในการอ่านและพื้นที่หน้าจอที่ใช้งานได้

มุมมอง 178° / 178° ช่วยรักษาความสม่ำเสมอในการมองเห็นจากตำแหน่งต่างๆ รอบจอแสดงผล ซึ่งมีประโยชน์อย่างยิ่งเมื่อเทอร์มินัลถูกติดตั้งเข้ากับอุปกรณ์หรือวางบนผนัง แทนที่จะอยู่ตรงหน้าผู้ใช้เพียงคนเดียว อัตราส่วนคอนทราสต์ 1500:1 สี 16.7 ล้านสี และเวลาตอบสนอง 5ms ให้ลักษณะจอแสดงผลที่จำเป็นสำหรับการทำงานประจำวันอย่างชัดเจน

สำหรับโครงการที่ความสว่างมาตรฐาน 300 cd/m² ไม่เพียงพอ ยังมีตัวเลือกความสว่าง 1000 cd/m² ให้เลือกอีกด้วย สิ่งนี้ทำให้ผู้ซื้อมีตัวเลือกการกำหนดค่าจอแสดงผลเพิ่มเติมเพื่อพิจารณาเมื่อสภาพแวดล้อมการติดตั้งต้องการแผงที่มีความสว่างสูงขึ้น

จอแสดงผลจะมีประโยชน์มากขึ้นในระบบฝังตัวเมื่อผู้ใช้สามารถโต้ตอบกับอินเทอร์เฟซได้โดยตรง HOP156 ใช้เทคโนโลยีหน้าจอสัมผัสคาปาซิทีฟ PCAP โดยใช้ USB เป็นอินเทอร์เฟซระบบสัมผัส ทำให้สามารถรวมอินพุตการสัมผัสเข้ากับระบบโฮสต์ได้โดยไม่ต้องเพิ่มอุปกรณ์อินพุตแยกต่างหาก

แผงสัมผัสให้การส่งผ่านแสง 97% ช่วยรักษาความคมชัดของภาพของจอแสดงผล IPS ที่อยู่เบื้องหลัง ด้วยเวลาตอบสนองการสัมผัส 2ms และอายุการใช้งานการสัมผัสที่ระบุไว้ที่ 50 ล้านครั้ง การกำหนดค่านี้ออกแบบมาเพื่อการโต้ตอบของผู้ใช้ซ้ำๆ แทนที่จะเป็นการใช้งานหน้าจอเป็นครั้งคราว

ข้อมูลจำเพาะที่ให้มายังระบุการกำหนดค่าหน้าจอสัมผัสแบบ 4 สายและ 5 สาย โดยมีระบบสัมผัส IR เป็นการกำหนดค่าเสริม สิ่งนี้ทำให้ผู้ซื้อโครงการมีความยืดหยุ่นมากขึ้นในการเลือกเทคโนโลยีการสัมผัสสำหรับความต้องการในการรวมระบบเฉพาะ แทนที่จะมองว่าทุกการติดตั้งเป็นการผสมผสานระหว่างจอแสดงผลและระบบสัมผัสแบบเดียวกัน

โครงการรวมระบบไม่ค่อยเริ่มต้นจากฮาร์ดแวร์โฮสต์เดียวกันเป๊ะๆ ระบบหนึ่งอาจใช้อินพุต HDMI ในขณะที่อีกระบบหนึ่งอาจพึ่งพา VGA HOP156 รองรับทั้งอินพุตวิดีโอ VGA และ HDMI ทำให้ผู้รวมระบบมีวิธีที่ใช้งานได้จริงในการเชื่อมต่อแพลตฟอร์มโฮสต์ที่แตกต่างกันโดยไม่ต้องเปลี่ยนประเภทจอแสดงผล

USB ใช้สำหรับอินเทอร์เฟซระบบสัมผัส ในขณะที่ DC 12V ให้แหล่งจ่ายไฟ สิ่งนี้สร้างการแยกที่ชัดเจนระหว่างการเชื่อมต่อวิดีโอ ระบบสัมผัส และแหล่งจ่ายไฟ ทำให้จอภาพรวมเข้ากับสถาปัตยกรรมระบบที่มีอยู่ได้ง่ายขึ้น

สำหรับทีมจัดซื้อ ความเข้ากันได้ของอินเทอร์เฟซมักจะสำคัญกว่าการเพิ่มคุณสมบัติที่ไม่จำเป็น HOP156 มุ่งเน้นไปที่การเชื่อมต่อหลักที่จำเป็นสำหรับเทอร์มินัลจอแสดงผลแบบโต้ตอบ: HDMI และ VGA สำหรับวิดีโอ, USB สำหรับระบบสัมผัส และ DC 12V สำหรับแหล่งจ่ายไฟ การกำหนดค่าที่ตรงไปตรงมานี้สามารถช่วยลดความซับซ้อนของอินเทอร์เฟซที่ไม่จำเป็นในระหว่างการออกแบบระบบ

ความแตกต่างหลักระหว่างจอภาพระบบสัมผัสแบบเปิดเฟรมและจอภาพสำหรับผู้บริโภคทั่วไปคือวิธีการติดตั้งผลิตภัณฑ์ HOP156 ใช้การออกแบบแบบเปิดเฟรมเพื่อให้สามารถรวมจอแสดงผลเข้ากับโครงสร้างภายนอก เครื่องจักร ตู้ หรืออุปกรณ์ที่ใหญ่ขึ้นได้

แทนที่จะต้องมีโครงจอภาพที่สมบูรณ์รอบแผง การกำหนดค่าแบบเปิดเฟรมช่วยให้ผู้รวมระบบสามารถออกแบบโครงสร้างทางกลโดยรอบตามผลิตภัณฑ์สุดท้ายได้ สิ่งนี้มีประโยชน์เมื่อหน้าจอต้องติดตั้งเรียบไปกับพื้นผิวอุปกรณ์หรือเป็นส่วนหนึ่งของแผงหน้าปัดแบบกำหนดเอง

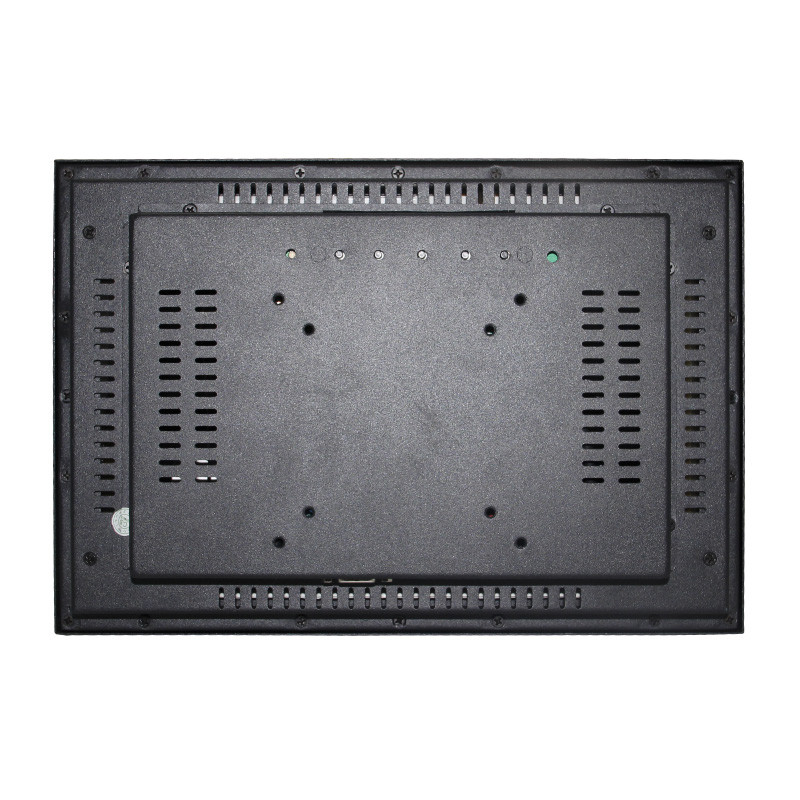

HOP156 รองรับการติดตั้งแบบฝังและการติดตั้งบนผนัง สำหรับการกำหนดค่าแบบติดผนัง รองรับการติดตั้ง VESA 75 มม. และ VESA 100 มม. พร้อมขายึดแนวนอนและแนวตั้ง สิ่งนี้มีวิธีการติดตั้งหลายแบบ ขึ้นอยู่กับว่าจอแสดงผลถูกรวมเข้ากับอุปกรณ์หรือติดตั้งเป็นส่วนหนึ่งของระบบติดผนังที่ใหญ่ขึ้น

ความท้าทายทั่วไปในการจัดซื้อจอแสดงผล B2B คือการค้นหารุ่นที่สามารถทำงานได้กับผลิตภัณฑ์สำเร็จรูปมากกว่าหนึ่งแบบ HOP156 ถูกวางตำแหน่งตามแนวทางการใช้งานหลักสองแบบ: การติดตั้งแบบฝังและการติดตั้งบนผนัง

สำหรับโครงการแบบฝัง โครงสร้างแบบเปิดเฟรมช่วยให้จอแสดงผลกลายเป็นส่วนหนึ่งของโครงสร้างตู้หรืออุปกรณ์ของลูกค้า สำหรับโครงการแบบติดผนัง ตัวเลือกการติดตั้ง VESA 75 มม. และ 100 มม. ให้วิธีการติดตั้งที่เป็นมาตรฐานมากขึ้น

ตัวเลือกขายึดแนวนอนและแนวตั้งยังรองรับการวางแนวทางกายภาพที่แตกต่างกัน สิ่งนี้มีความสำคัญเมื่อแพลตฟอร์มจอแสดงผลเดียวกันจำเป็นต้องได้รับการประเมินสำหรับการกำหนดค่าผลิตภัณฑ์หรือโครงการลูกค้าหลายแบบ แทนที่จะเลือกจอแสดงผลที่แตกต่างกันโดยสิ้นเชิงสำหรับทุกความต้องการในการติดตั้ง ผู้ซื้อสามารถทำงานจากแพลตฟอร์มแบบเปิดเฟรมขนาด 15.6 นิ้วเดียวกัน ซึ่งข้อกำหนดทางกลและอินเทอร์เฟซเข้ากันได้

การรวมระบบไม่ได้สิ้นสุดลงเมื่อติดตั้งหน้าจอทางกายภาพแล้ว การตั้งค่าจอแสดงผลอาจต้องมีการปรับเปลี่ยนระหว่างการติดตั้ง การทดสอบการใช้งาน หรือการบำรุงรักษา HOP156 มีการควบคุม OSD ครอบคลุมความสว่าง คอนทราสต์ การปรับอัตโนมัติ เฟส นาฬิกา ตำแหน่งแนวนอนและแนวตั้ง ภาษา การตั้งค่าฟังก์ชัน และการรีเซ็ต

การควบคุมเหล่านี้ช่วยให้ผู้ติดตั้งและผู้ปฏิบัติงานเข้าถึงการปรับจอแสดงผลหลักได้โดยไม่ต้องเปลี่ยนแปลงระบบโฮสต์ สำหรับโครงการที่เกี่ยวข้องกับสภาพแวดล้อมการติดตั้งหรือแหล่งวิดีโอที่แตกต่างกัน สิ่งนี้สามารถทำให้การตั้งค่าเริ่มต้นง่ายขึ้น

การกำหนดค่า OSD มุ่งเน้นไปที่การจัดการจอแสดงผลอย่างจงใจ แทนที่จะเพิ่มฟังก์ชันซอฟต์แวร์ที่ไม่จำเป็น สิ่งนี้ทำให้จอภาพยังคงเป็นส่วนประกอบจอแสดงผลและระบบสัมผัสที่สามารถทำงานร่วมกับคอมพิวเตอร์ คอนโทรลเลอร์ หรือระบบแอปพลิเคชันของลูกค้าเองได้
